背景
之前接触了一下摄像头的开发，突然对单片机开发产生了兴趣，最近弄了一个51单片机自己研究。几经折腾，最小系统焊了一个，买了一个。现在到了自己烧程序这步，发现很多都是使用Keil uVision开发，使用STC-ISP烧入，还需要CH340驱动。但是这都是Windows平台的，不想换电脑，也不行使用虚拟机，就找了一下再macOS上搭建开发环境，还真的很简单。
设备
Macbook Pro ( Intel )，如果其他版本可能需要实测

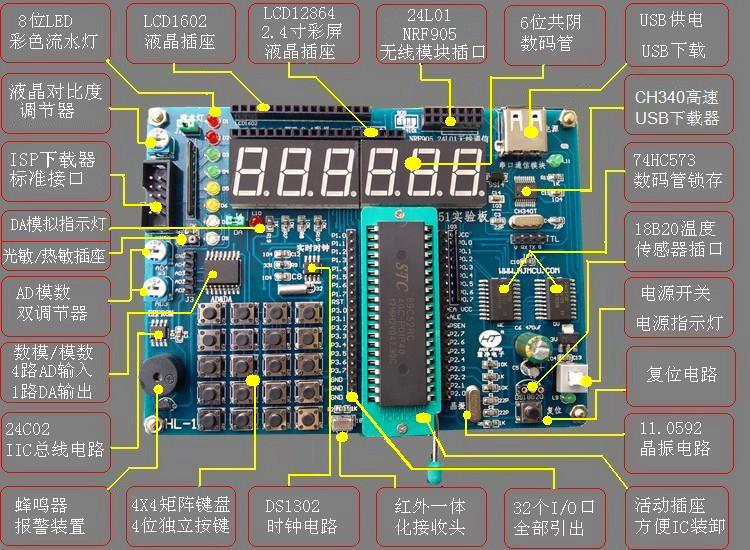

STC89C52RC 单片机及开发板
软件
CH340/CH341 的 USB 转串口驱动程序
交叉编译器 sdcc
程序下载器 stcgal
一个趁手的代码编辑器，如：vscode
驱动安装
沁恒微电子提供了 CH340/CH341 的 USB 转串口驱动程序。
解压后运行 pkg 文件，按照提示即可简单的完成安装。
软件安装
1
2
3
4
5
# 交叉编译器 sdcc 安装
brew install sdcc
# stcgal 安装
pip install stcgal
测试
下面将写一个代码让单片机控制一个 LED 灯闪烁。
电路说明
使用焊好的 51 单片机最小系统：
连接LED：将 LED 灯的正极连接到单片机的 P25 针脚，LED 负极连接 GUN 针脚
连接下载器：将下载器的 GUN 连接到单片机的 GUN，下载器的 RXD（Receive接收） 连接到单片机的 TXD（Transmit发射），下载器的 TXD 连接到单片机的 RXD，下载器的 VCC 连接到单片机的 VCC。
代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
#include <8051.h>
#define LED P2_5
// sbit LED = P1_0; // 定义LED灯连接到P1.0引脚
void Delay(unsigned int ms) { // 延时函数
unsigned int i, j;
for (i = ms; i > 0; i--)
for (j = 110; j > 0; j--); // 简单的延时循环
}
void main() {
while (1) {
LED = 0; // 点亮LED灯（低电平有效）
Delay(500); // 延时500毫秒
LED = 1; // 熄灭LED灯（高电平）
Delay(500); // 延时500毫秒
}
}
注意：
macOS 环境下的代码和 Windows 环境下的代码有略有区别：
| 区别 | Windows | macOS |
|---|---|---|
| 头文件 | reg51.h/reg52.h | 8051.h/8052.h |
| IO端口 | P2^5 | P2_5 |
| IO端口定义 | sbit LED = P1_0; | #define LED P2_5 |
| 中断函数 | void INTO_ISR() interrupt 0 | void INTO_ISR() __interrupt 0 |
编译
1
2
# 编译

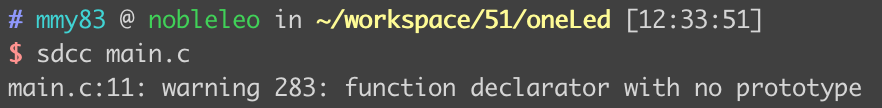

sdcc main.c

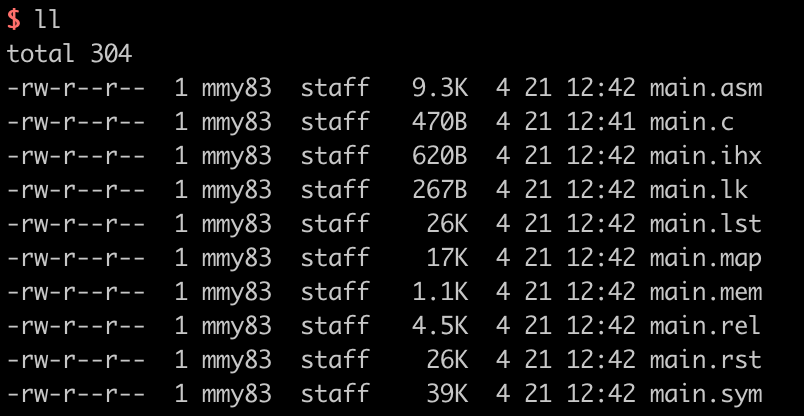

编译完成后会在目录下生成好几个文件，这里面的 .ihx 就是我们最终要烧入的程序。
注意：这个 .ihx 是 macOS 系统下生成的文件，如果是Windows生成的是 .hex 文件。
烧入
1
2
# 查找串口设备

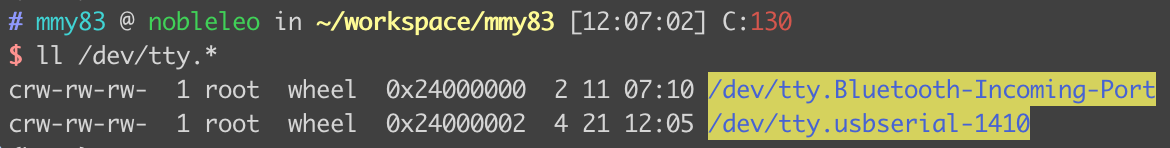

ll /dev/tty.*
1
2
# 烧入

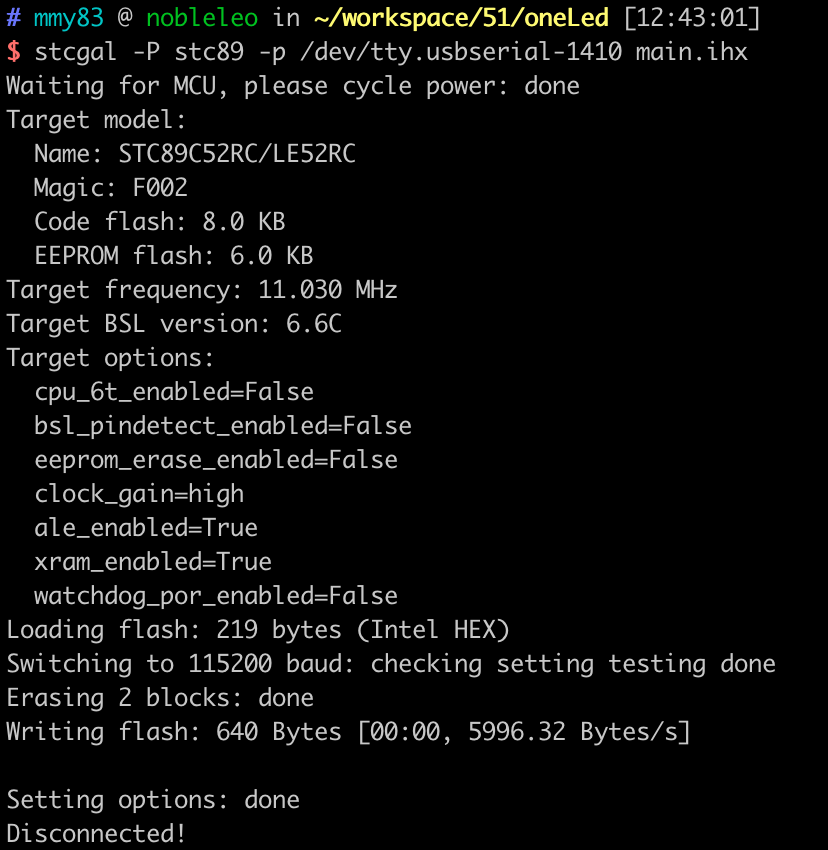

stcgal -P stc89 -p /dev/tty.wchusbserial-1410 main.ihx
注意：执行完烧入命令后，会返回Waiting for MCU, please cycle power:，然后一直等着，这个时候需要断电一下再上电（断开 VCC 的连接线，再插上即可）。
注意
下载器的 RXD（Receive接收） 连接到单片机的 TXD（Transmit发射），下载器的 TXD 连接到单片机的 RXD，是交叉连接而不是对应连接，不要接错了。
为了保护 LED 不会被烧坏，可以连接一个电阻。
如果是买的现成的最小系统，可能晶振是没有焊接一起的，需要手动插上。
这个过程中不需要另外接电源，因为下载器已经供电了（通过 VCC 和 GUN 供电）。
单片机不要插反了，对好缺口。
代码控制的是 P25 针脚，LED 插到其他针脚不会闪烁，只会常亮。
